Adapterkabel Daly-BMS für alle Inverter-Marken

Funktionierende Kommunikationsverbindungen zwischen Batterien und Wechselrichtern herzustellen, hat sich in der Praxis als durchaus kompliziert erwiesen. Jeder Gerätehersteller kocht ja letztlich nur sein eigenes Süppchen, was die Kommunikation zwischen den verschiedenen Marken und Geräten erheblich erschwert. Selbst frustrationstolerante Selbermacher haben sich im Dickicht der verschiedenen Datenformate, Kommunikationsprotokolle und Stecker-Pinbelegungen schon die Haare gerauft. Also lassen Sie Sich wenigstens ein Stück weit mit meinen extra für Ihre Bedürfnisse angefertigten Adapterkabeln helfen. Sie erhalten von mir vernünftige Kabelqualitäten und erprobte Kabelverschaltungen. Die etwa 2,5m langen Adapterkabel besitzen einseitig einen Stecker für den CAN&RS485-Anschluss Ihres Daly-BMS und an der anderen Seite einen RJ45-Netzwerkstecker für Ihren Inverter.

Die Adapterkabel lassen sich in drei Gruppen aufteilen:

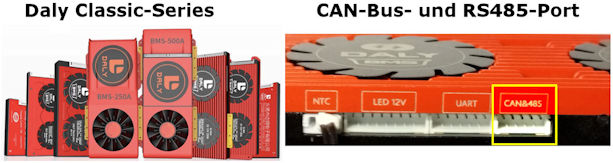

1. Kabel für klassische Daly-BMS mit dem großem Stecker

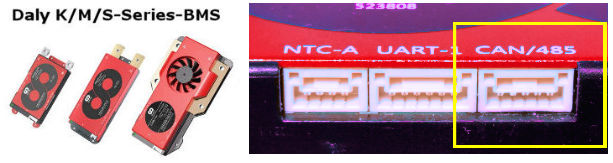

2. Kabel für die neuen Daly-BMS mit dem kleinem Stecker

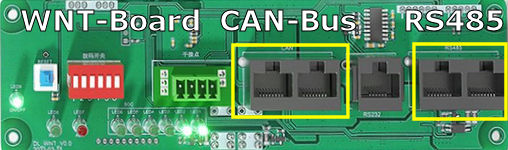

3. Kabel zum Anschluss an das Daly Interface Board (WNT) mit RJ45-Stecker



Wenn Sie nur eine einzelne Batterie und einem Daly-BMS mit einem Inverter verbinden möchten, so dass der Inverter Zugriff auf die vom BMS ausgegebenen Daten erhält, empfehlen sich die Adapterkabel zur Direktverbindung zwischen BMS und Inverter, also die Gruppen 1 und 2. Man spart dann das WNT-Board ein. Wählen Sie in diesem Fall das zu Ihrem BMS und Ihrem Inverter passende Kabel aus.

Wenn ein Inverter zugleich mehrere Batterien überwachen soll, wird pro Batterie ein WNT-Board benötigt. Die WNT-Boards werden dann untereinander mit Patch-Kabeln (normale kurze Netzwerkkabel mit beidseitig RJ45-Steckern) verbunden und vom letzten WNT-Board in der Kette wird nur noch ein einzelnes Adapterkabel zum Inverter gelegt.

Zu weiteren Details der Kommunikation zwischen Daly BMS und Invertern sehen Sie bitte auch in folgenden Forenbeitrag:

Daly-BMS oder WNT-Board über CAN-Bus oder RS485 mit Inverter verbinden: Kaum macht man's richtig, schon funktionierts...

Lieferumfang und technische Daten:

1 x Spezial-Netzwerkkabel, einseitig Stecker für BMS bzw. WNT-Board, andere Seite RJ45-Netzwerkstecker, für Inverter passend verdrahtet
Kabellänge: ca. 2,5m

Downloads:

Inverter_Pinbelegungen.pdf
