Power-Equalizer für 24V LFP/LiFePo4-Batterien

Was taugen passive Balancer wirklich? Sind Ihre Batteriezellen ausgeglichen?

Man erkennt, dass die nutzbare Batteriekapazität bei mangelhafter Zellenbalance merklich absinkt, weil das BMS aus Sicherheitsgründen Ladung und Entladung sofort beendet, sobald eine einzige Zelle an die zulässigen Grenzen der Lade- und Entladeschlussspannungen stößt. Daher, und weil bei schlechter Zellenbalance die Lebensdauer der wertvollen Lithium-Batterie ebenfalls abnimmt, sollte man dem Zellenbalancing mehr Aufmerksamkeit widmen als bisher üblich.

Erschwerend kommt hinzu, dass passive Balancer, wie sie üblicherweise in BMS verbaut sind, nur im Bereich der Zellen-Vollladung arbeitet können und selbst dann nur mit sehr geringem Strom. Der Zustand der Vollladung wird aber in der Regel nur für kurze Zeit erreicht. Diese kurze Zeitspanne reicht dann oft nicht aus, um wirklich eine zufriedenstellende Zellenbalance zu erreichen.

Mein Power-Equalizer (auch "aktiver Balancer" genannt) arbeitet völlig anders, denn er gleicht die Zellen permanent und unter allen Spannungsbereichen einander an. Dabei verheizt er keine überschüssige Ladung einzelner Zellen, sondern "pumpt" intelligent die Ladungsüberschüsse einzelner Zellen in die Zellen mit geringerer Spannungslage. Damit spart er nicht nur Energie und hilft, die Batterie bei hohem Ladezustand zu erhalten, sondern er schützt die Batteriegesundheit aktiv durch die überragende Symmetrie aller Zellen. In jedem Fall deutlich effektiver als Standard-Balancer das können. Hierdurch erhöhen sich nutzbare Kapazität und Lebensdauer der teuren Lithium-Batterien wesentlich!

Durch die hohe elektrische Effizienz des Arbeitsprinzips von Equalizern kann deren Leistung problemlos viel kräftiger ausgelegt werden, denn es fällt keine störende Abwärme mehr an. Dieser Power-Equalizer pumpt bis zu 6A(!) Ausgleichsstrom von Zelle zu Zelle und besitzt dazu noch eine sagenhafte Balancing-Präzision von +/- 1mV! Werte, die für passive Balancer unerreichbar sind. Selbst mit einem durch Alterung stark asymmetrischen Zellenverbund (überdurchschnittlich starke und schwache Zellen in einer Batterie) kommt dieser Equalizer sehr lange Zeit klar, ohne dass das BMS wegen Über- oder Unterspannung einzelner Zellen abschaltet. Hierdurch ergibt sich eine ideal angepasste Lastverteilung an die jeweilige Batterie und eine gesteigerte Nutzkapazität.

Sind die Zellen dann erst Mal auf +/-1mV einander angeglichen, schaltet sich der Power-Equalizer ab und die Stromaufnahme geht auf äußerst geringe 1,1mA zurück. Der Power-Equalizer kann deshalb auch dauerhaft an der Batterien angeschlossen bleiben. Es lässt sich zusätzlich ein externer Schalter anschließen, mit dem man den Equalizer auch dauerhaft abschalten kann.

Dieser Equalizer lässt sich auch problemlos parallel zu einem bereits im BMS eingebauten Balancer betreiben. So sind seine Vorteile auch bei bereits bestehenden Batterien mit Balancern und BMS nutzbar. Dazu muss nur ein Zugang an die internen Zellenverbinder der Batterie bestehen, welche die Verbindung zwischen den vier Einzelzellen herstellen.

Technische Daten:

Ausgelegt für achtzellige Lithium, LiIon und LiFePO4-Batterien (8S).
Lieferung komplett konfektioniert mit M6-Ringkabelschuhen.
Höhe des Ausgleichsstroms ist abhängig vom Potentialunterschied der Zellen und beträgt bei 1V Spannungs-Unterschied maximal 6A.
Ruhestromaufnahme bei komplett ausgeglichenen Zellen: 8mA.
Automatische Abschaltung bei Zellenspannungen unter 2,8V. Unter 2,8V Zellenspannung beträgt die Stromaufnahme noch 500µA.
Keine spürbare Wärmeabgabe trotz sehr hoher Leistung.
Arbeitet über den gesamten Ladezustand der Batterie und nicht nur bei Vollladung.
Anschlussfertig konfektioniert mit 40cm langen Anschlusskabeln mit vergoldeten 6mm-Ringkabelschuhen.
Abmessungen (LxBxH): 91 x 70 x 17mm, Gewicht: 110g.

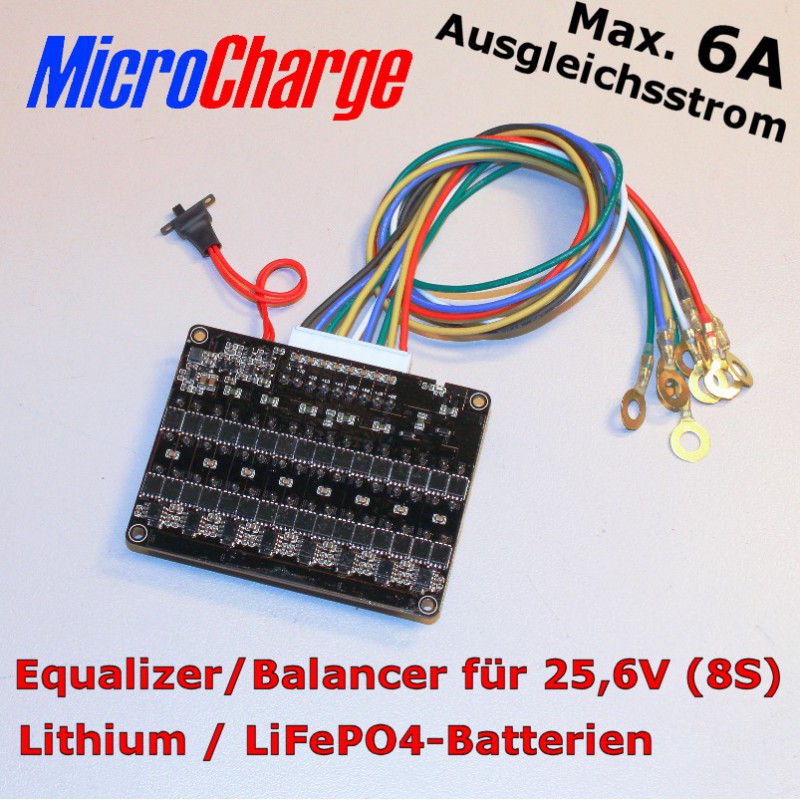

Achtung: Auf den auf dem Bild gezeigten manuellen Ein/Ausschalter wird ab sofort verzichtet, da sich herausgestellt hat, dass die integrierte Automatik hervorragend arbeitet.
